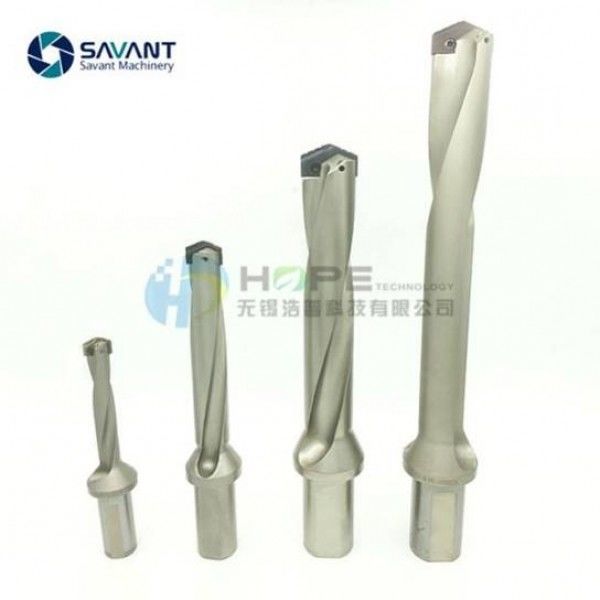

13-60 mm 2D-5DSpadeboorinsertSAVANTEC Carbide High Speed Steel Drill Bit Spade Drill Insert
productbeschrijving
Savantec SPADE DRILLS: het is een verbeterde vervanging van de traditionele gebakken deeg Twists boor, en kan worden toegepast op CNC-apparatuur en diverse traditionele apparatuur, zoals verticale boor,radiële boor, enz.
De Savantec boorblad is verdeeld in twee materialen: harde legering en hoog snelheidsstaal, en de gereedschapsholder geïnstalleerd is ook anders en kan niet worden uitgewisseld
Het wordt aanbevolen om met hoge snelheid gebruik te maken van stalen messen op verticale boormachines en rocker boormachines, maar het is niet aanbevolen om met harde legering messen, omdat de machine snelheid is laag, de stijfheid is slecht,en de kloof is groot, waardoor de harde legeringbladen gemakkelijk kunnen breken.
Savant SPADE DrILLS voordelen:
De schopboor is gemaakt van kobalthoudend hogesnelheidsstaal en poederhoogesnelheidsstaal, met een sterke snijprestatie.
Alle savantec-boorstukken hebben een centraal watergat en het wordt aanbevolen om zo veel mogelijk een koelsysteem met hoge druk en doorstroming te gebruiken.Dit kan de levensduur van de messen aanzienlijk verlengen en is ook beter geschikt voor het verwijderen van chips.
Het lemmet is uitgerust met een splinterbrekingsgroef, en de ijzeren vellen zijn in een gefragmenteerde vorm, wat bevorderlijk is voor het verwijderen van splinter en verbetert de veiligheid
Het kan worden verwerkt tot het einde in één keer, zonder de noodzaak om terug te trekken als gewone high-speed staal gebakken deeg Twists boor, en heeft een hogere efficiëntie
Ondersteunt diepgatbewerking met een dimensionale nauwkeurigheid van minder dan 10 draden en kan worden gebruikt als precisiebewerkingsinstrument.
Borings gladheid 1,6-3,2 Ra
Aanbevolen lineaire snelheid is 20-40 meter per minuut, met een tweesnijdend mes (anders dan U-boormachines) en een tweesnijdend voertempo van F0,2-0,6 mm per omwenteling
Savantec-schaafboorfuncties:
Savantec SPADE BORRELS kunnen worden aangepast volgens de tekeningen van de klant en kunnen worden gemaakt in niet-standaard boorstukken met kamers, tegenzakgaten, treden, enz.
De klemgreep bestaat uit drie soorten: zijdelinge vaste, rechte greep en Mohs-greep
Savantec SPADE DRILLS standaard verwerkingsbereik: 9.05-114.00mm
Savantec SPADE BORRELS diepte kan bereiken: 30 * D (30 keer de diameter)
Elke specificatie van de boorpijp kan worden uitgerust met een reeks boorbladen
De SPADE DRILLS bit (blad) heeft verschillende soorten messen voor de verwerking van staalonderdelen, gietijzer, roestvrij staal, aluminiumlegering, enz.
Twee soorten materialen voor boorbladen: hoge snelheidstaalcoating en hard legeringcoating
Elimineren van de kosten van het slijpen boorstukken en het kopen van een boorstuk voor een enkele specificatie gat
De Savantec-boorblad heeft een zelfcentrerende functie, met een symmetrische en gelijkmatige krachtverdeling aan beide randen, geschikt voor het bewerken van diepe gaten.voor een lengte-diameterverhouding van minder dan 5 maal de diameterVoor boormachines met een diameter van meer dan 5 maal wordt Savantec-boren met een schop aanbevolen.
Wanneer de koeldruk hoog genoeg is, de stroom snelheid groot genoeg is, en de chip verwijdering is soepel,de SavantecSPADE DrILLS kunnen continu gaten boren zonder dat er een terugtrekking nodig is voor het verwijderen van chips.
productspecificatie
| |
|
| 型号说明:SD voor 钻总称呼,S/H分别为直槽/螺旋槽 |
|
| 00 serie ((φ13.0-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD00S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 05 serie ((φ15.5-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD05S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 10 serie ((φ17.6-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD10S-48-XP25 |
48 |
75.8 |
79.4 |
131.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 15 serie ((φ22.0-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD15S-57-XP25 |
57 |
88.5 |
92.1 |
144.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 20 serie ((φ24.5-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD20S-57-XP32 |
57 |
88.5 |
92.1 |
148.5 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 25 serie ((φ30.0-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD25S-92-XP32 |
92 |
123.4 |
127 |
183.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 30 serie ((φ35.1-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD30S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 35 serie ((φ42.0-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD35S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 40 serie ((φ48.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD40S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 45 serie ((φ56.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD45S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 50 serie ((φ65.3-φ89.08) |
|
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| 70 serie ((φ89.1-φ114.48) |
|
| |
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ik heb een probleem. |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
productbeeld
Uw bericht moet tussen de 20-3.000 tekens bevatten!
